本文給大家介紹了加固工程中梁加固的常規方法大全，下面一共配圖介紹了21中梁的加固方法分別為、圖一、簡支梁加固（只增加鋼筋）、圖二、框架梁受彎承載力加固、圖三、框架梁受彎、受剪承載力加固、圖四、中框架梁加固（穿孔螺栓錨固）、圖五、中框架梁加固（型鋼箍錨固）、圖六、邊框架梁加固（穿孔螺栓錨固）、圖七、邊框架梁加固 （型鋼箍錨固）、圖八、簡支梁正截面粘鋼加固、圖九、簡支梁綜合法加固、圖十、邊框架梁加固（型鋼箍錨固）、圖十一、中框架梁正截面加固、圖十二、簡支梁正截面加固-簡支梁正截面粘貼纖維布加固、圖十三、中框架梁正截面纖維布加固、圖十四、邊框架梁正截面纖維布加固、圖十五、框架邊梁斜截面受剪加固、圖十六、預制梁體外預應力拉桿加固、圖十七、架梁體外預應力加固、圖十八、梁端部錨固塊構造、圖十九、框架梁斜向支撐加固、第二十 、梁支座受彎承載力加固、圖二十一、梁跨中受彎承載力加固、圖二十一、梁跨中受彎承載力加固

圖一、簡支梁加固（只增加鋼筋）

I. 增 大截面法適用 于提高梁的 受彎承載力 、 受剪承載力的力口 固 。

2. 新增受力鋼筋由計算確定》 φ12 ，焊接短筋》 φ20@500。

3. 水泥砂漿抹面時， 應設置防裂鋼絲網 ．

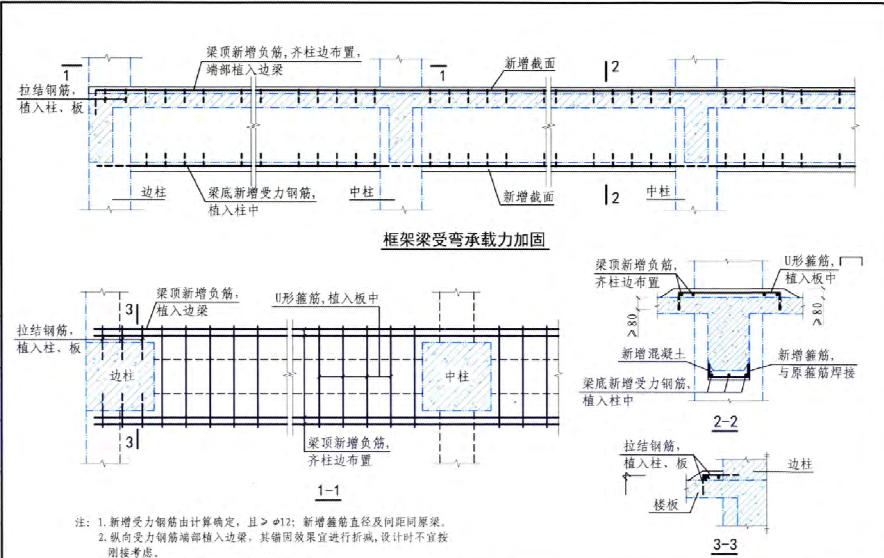

圖二、框架梁受彎承載力加固

1. 新增受力鋼筋由計算確定，且》 φ12 ； 新增箍筋直徑及問距同原梁 ． 2. 縱向受力鋼筋端部植入邊梁，其錨固效果宜進行折減，設計時不宜按

剛接考慮 。

3. u形箍筋》 φ8 @15 0 - 250/300 ～ 500，植入板中 ．

4.箍筋應滿足現行規范有關加密區設置的規定．

5.縱向受力筋植筋應滿足錨固深度和最小邊距、問距的要求 ．

6.穿孔部位應采用膠粘劑灌注錨固 。

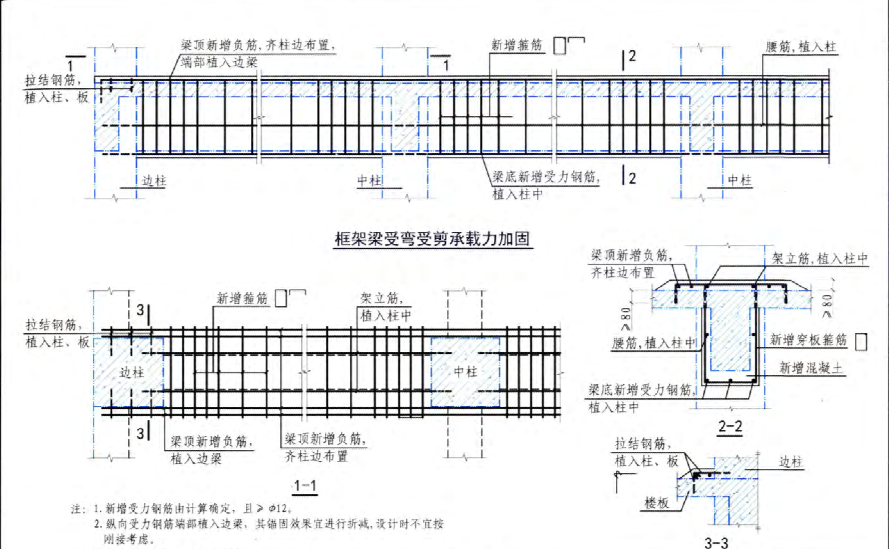

圖三、框架梁受彎、受剪承載力加固

1. 新增受力鋼筋由計算確定 ，且》 φ1 2 0

2. 縱向受力鋼筋端部植入邊梁，其錨固效果宜進行折減，設計時不宜按 剛接考慮 。

3.架立筋》 φ1 2 ，腰筋》 φ1 2 .

4.箍筋應滿足現行規范有關加密區設置的規定。

5.縱向受力鋼筋植筋應滿足錨固深度和最小邊距、間距的要求 。

6. 穿孔部位應采用膠粘劑灌注錨團 。

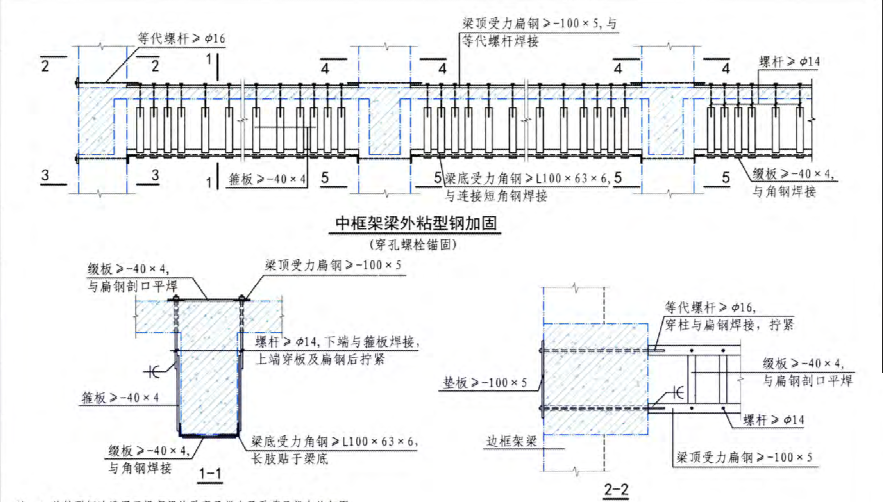

圖四、中框架梁加固（穿孔螺栓錨固）

圖4.1、中框架梁加固（穿孔螺栓錨固）

1. 外粘型鋼法適用于提高梁的受彎承載力及受剪承載力的加固 ．

2.梁底不等肢角鋼長肢與端部扁鋼焊接 ．

3.綴板及螺桿應滿足現行規范有關加密區設置的規定 ．

4.穿孔部位應采用膠粘劑灌注錨固 ．

5.剖面 3-3 、 4 - 4 、 5-5 見 67 頁 ．

6.梁底受力角鋼也可采用與梁頂扁鋼相同的錨固方式 。

7. 角鋼、綴板、箍板、扁鋼等鋼構件與原結構間的縫隙應灌注膠粘劑 使之成為一體。

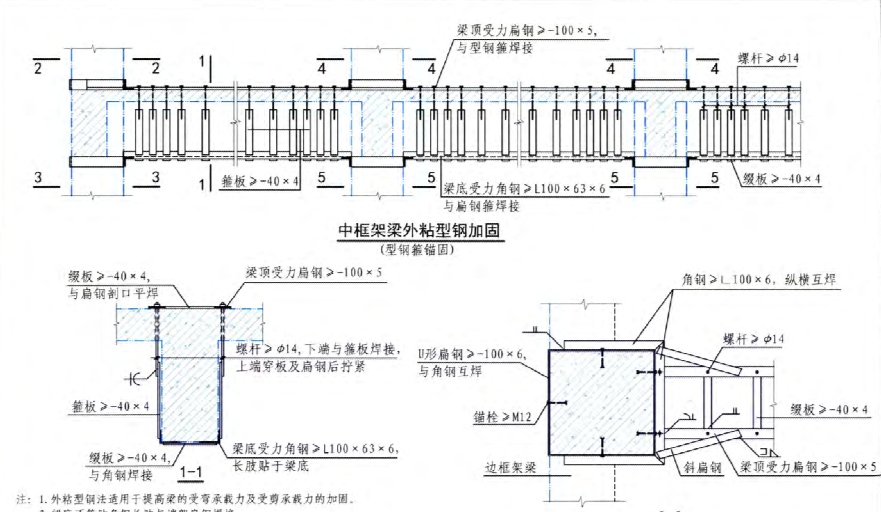

圖五、中框架梁加固（型鋼箍錨固）

圖5.1、中框架梁加固（型鋼箍錨固）

1. 外粘型鋼法適用于提高梁的受彎承載力及受剪承載力的加團 。
2 . 梁底不等肢角鋼長肢與端部扁鋼焊接 。

3. 綴板及螺桿應滿足現行規范有關力口密區設置的規定。

4 . 穿孔部位應采用膠粘劑灌注錨固 。

5 . 剖面 3- 3 , 4-4 、 5 - 5 見 6 9 頁 。

6. 梁底 受力角鋼也可采用與梁頂扁鋼相同的錨固方式。

7. 角鋼、綴板、箍板、扁鋼等鋼構件與原結構間的縫隙應灌 注膠粘劑 使之成為 一體。

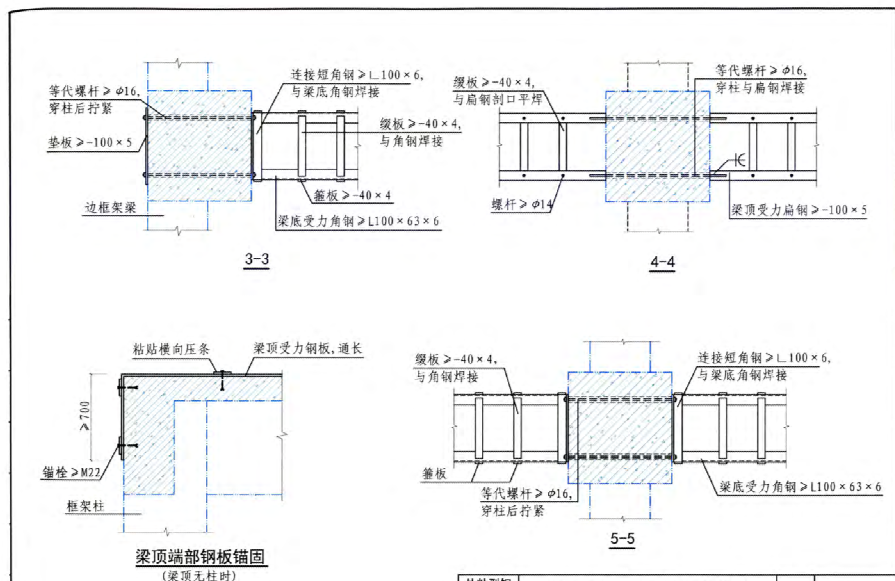

圖六、邊框架梁加固（穿孔螺栓錨固）

l 剖面 3 -3 、 4 - 4 、 5 -5 見 71 頁．

2. 穿孔部位應采用膠粘劑灌注錨固。

3 綴板及螺桿應滿足現行規范有關力口密區設置的規定．

4. 梁底不等肢角鋼長肢與連接角鋼焊接。

5 角鋼、綴板、箍板 、 扁鋼等鋼構件與原結構間的縫隙應灌注膠粘劑 使之成為一體。

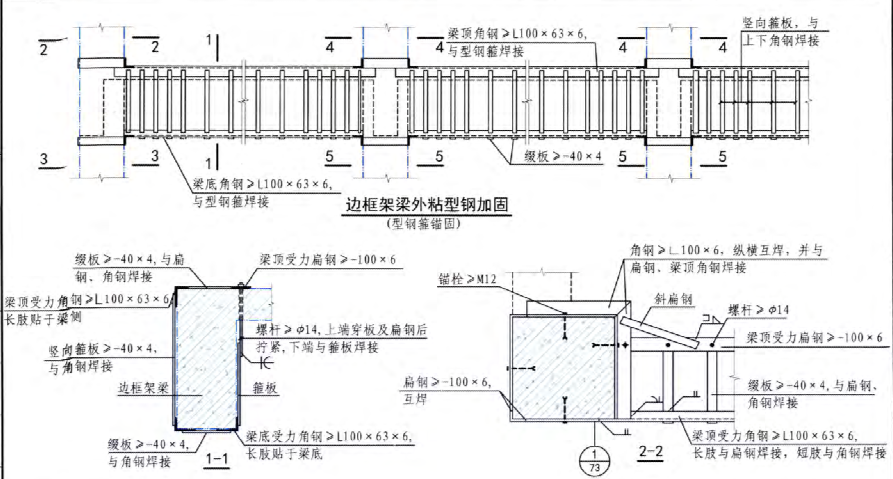

圖七、邊框架梁加固 （型鋼箍錨固）

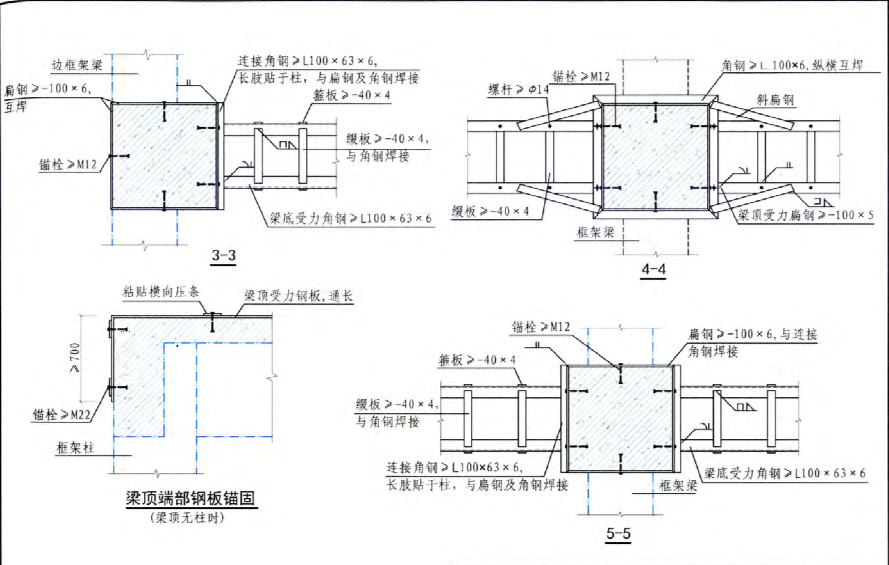

I. 剖 面 3-3 、 4 -4 、 5 - 5 見 73 頁 。

2. 'd 孔部位應采用膠粘劑灌注錨團 。

3 .綴板及螺桿應滿足現行規范有關加密區設置的規定。

4 .梁底不等肢角鋼長肢與端部扁鋼焊接 。 梁頂不等肢角鋼長肢與扁鋼 焊接，短肢與角鋼焊接，計算時僅考慮長肢配筋量。

5 . 角 鋼、綴板、箍板 、 扁鋼等鋼構件與原結構間的縫隙應灌注膠粘劑 使之成為一體。

6. 梁 底受力角鋼也可采用與梁頂角鋼相同的錨固方式 。

圖7.1、邊框架梁加固 （型鋼箍錨固）

1. 型鋼箍連接角鋼長肢與端部扁鋼焊接。 2. 梁頂無柱時端部鋼板錨 團做法詳見67 頁 ．

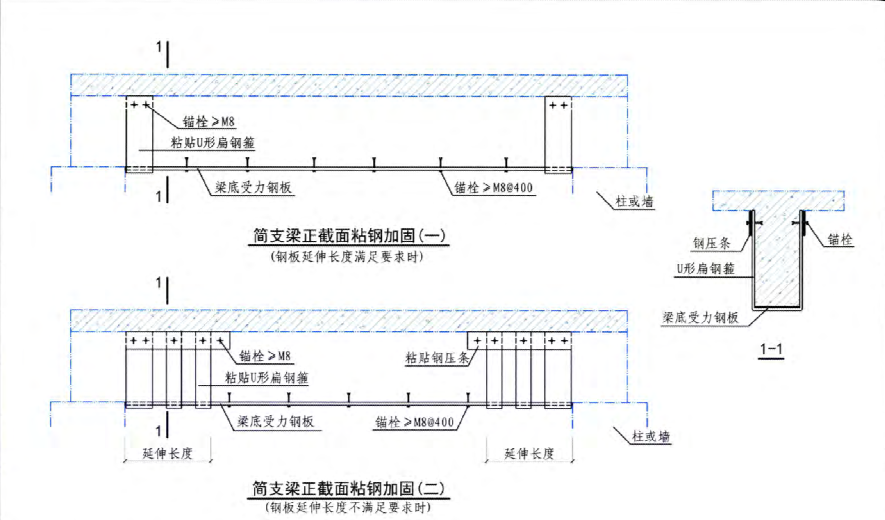

圖八、簡支梁正截面粘鋼加固

1. 粘貼鋼板法適用于提高梁的受彎承載力的加固 ．

2.u形扁鋼箍（端箍）寬度＞ 2b/3且》 8 0陽， b為加固鋼板寬度 ．

3.u形扁鋼箍（中部）寬度》 b/ 2 且》 40mm, b為加固鋼板寬度 ．

4.u形扁鋼箍厚度應大于加固鋼板厚度的 1 / 2 ，且》 4mm o

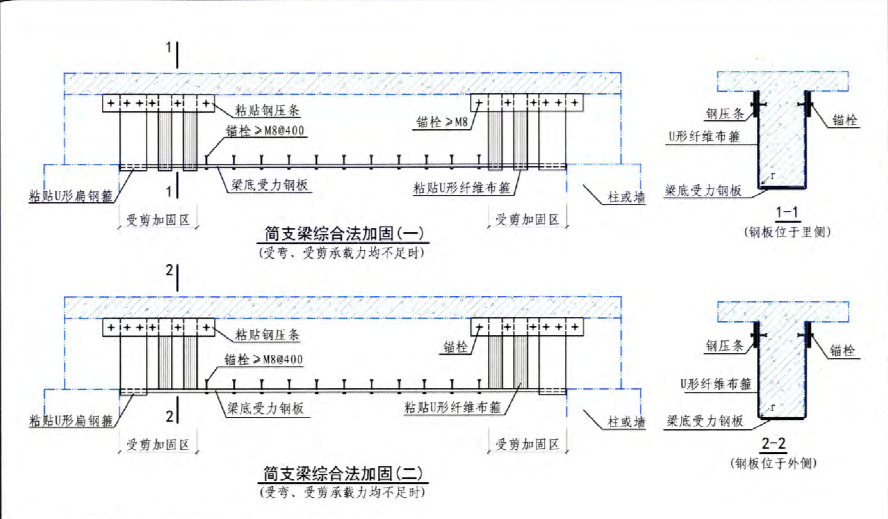

圖九、簡支梁綜合法加固

1. r為梁的圓化半徑，破纖維不應小于 20mm ，玻璃 纖維不應小于 1 5陽。

2. u形 纖維箍j爭問距不應大于現行 《混凝土結構設計規范》 GB 5 00 1 0規 定的最大箍筋問距的 0. 7倍，且不應大于梁高的 0. 25倍．

3. 纖維布上有錨栓孔時，應考慮錨栓孔引起的纖維布的損傷。

4. 纖維布與鋼板接觸位置應增涂膠粘劑一層，避免二者直接接觸。

圖十、邊框架梁加固（型鋼箍錨固）

1. 剖面 3- 3 , 4-4 、 5- 5 見 7 3 頁．
2 穿孔部位應采用膠粘劑灌注錨固 ．

3 .綴板及螺桿應滿足現行規范有關加密區設置的規定 ．

4.梁底不等肢角鋼長肢與端部扁鋼焊接 ． 梁頂不等肢角鋼長肢與扁鋼 焊接，短肢與角鋼焊接，計算時僅考慮長肢配筋量．

5. 角鋼、綴板、箍板、扁鋼等鋼構件與原結構間的縫隙應灌注膠粘劑 使之成為一體．

6 . 梁底 受力角鋼也可采用與梁頂角鋼相同的錨固 方式

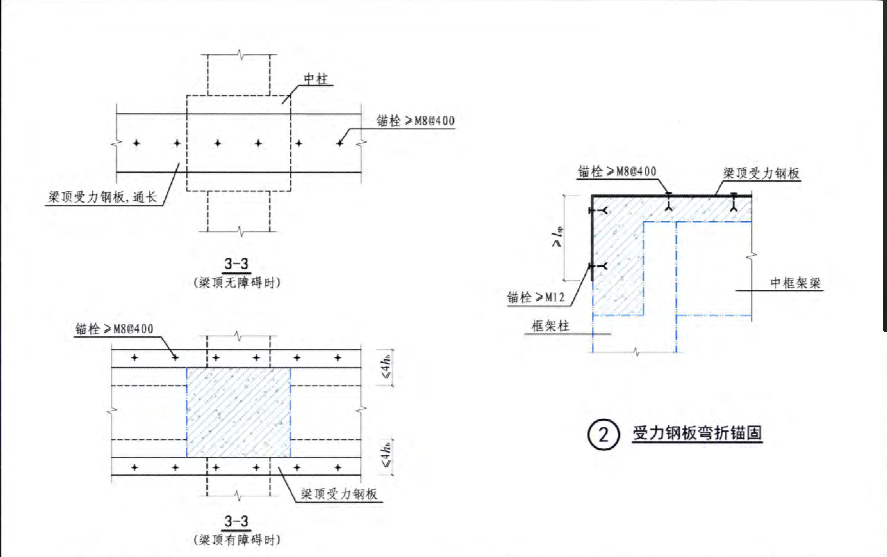

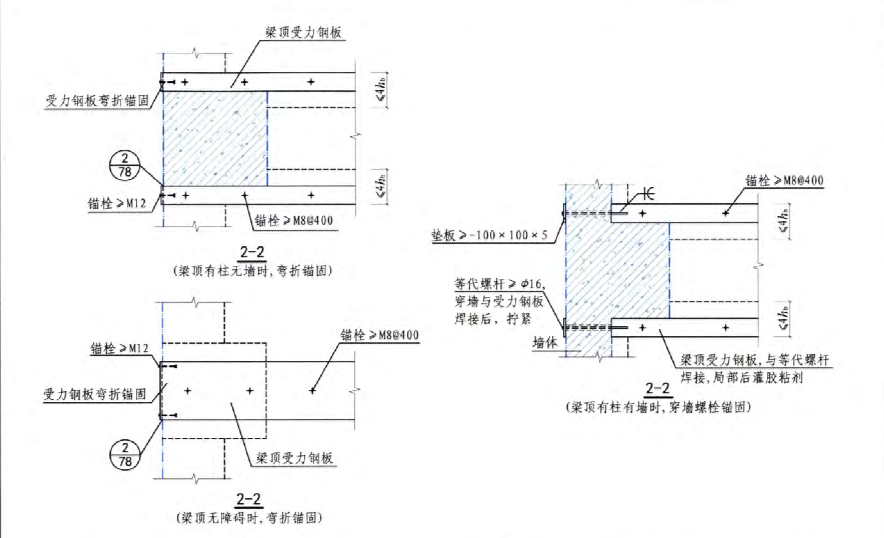

圖十一、中框架梁正截面加固

1. 穿孔部位應采用 膠粘劑灌注錨固。

2. hb 為樓板厚度。．

圖11.1

注： 為受拉鋼板粘貼延伸長度， hh 為樓板厚度

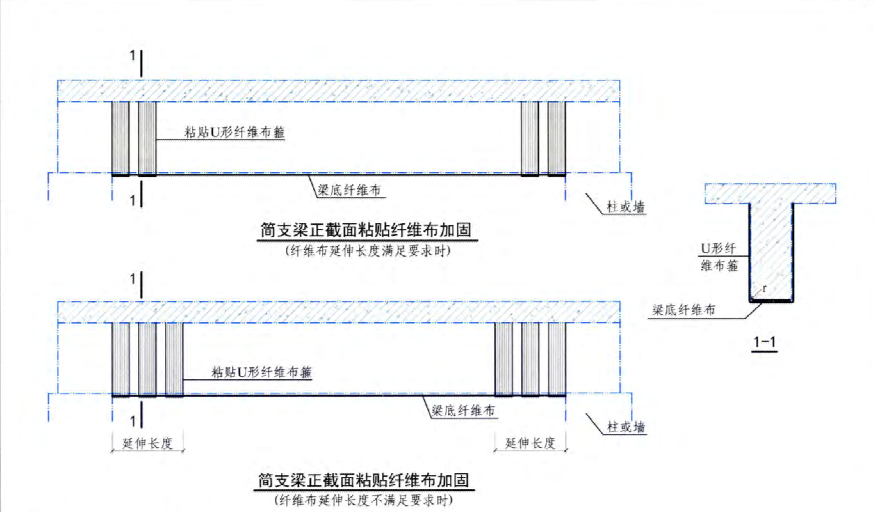

圖十二、簡支梁正截面加固-簡支梁正截面粘貼纖維布加固

1. 粘貼纖維布法適用于提高梁的受彎承載力及受剪承載力的加固 ．

2. r為梁的圓化半徑，碳纖維不應小于 20mm，玻璃纖維不應小于 1 5mm 。

3. u形纖維布箍的寬度，對端箍不應小于加固纖維復合材寬度的 2 I 3 ，且不 應小于 200mm；對中間箍不應小 于加 固纖維復合材寬度的 1 I 2 ，且不應小

于 lOOmr兒 U形纖維布箍的厚度不應小于受彎加固纖維復合材厚度的 1 I 2.

4 . 簡支梁斜截面受剪承載力加固可按 75 頁綜合法構造。

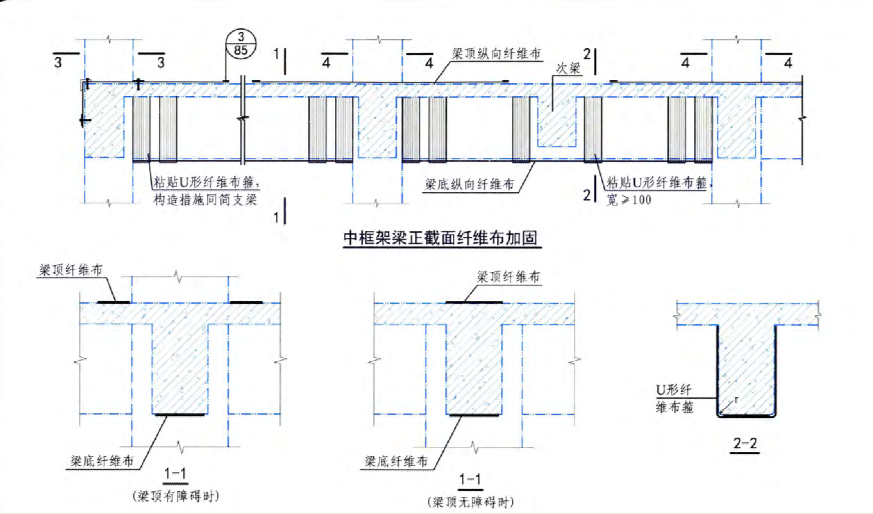

圖十三、中框架梁正截面纖維布加固

1. 剖面 3-3見84 頁，剖面 4-4 見 85 頁。

2 .纖維布粘貼延伸長度ι， 計算確 定。

3.r為梁的困化半徑，碳纖維r不應小于20mm，玻璃 纖維r不應小于 15mmo

4梁頂縱向纖維布長度由計算確定，且不應小于 1 / 3梁計算跨度。

5.纖維布與鋼板接觸位置應增涂膠粘劑一層，避免二者直接接觸．

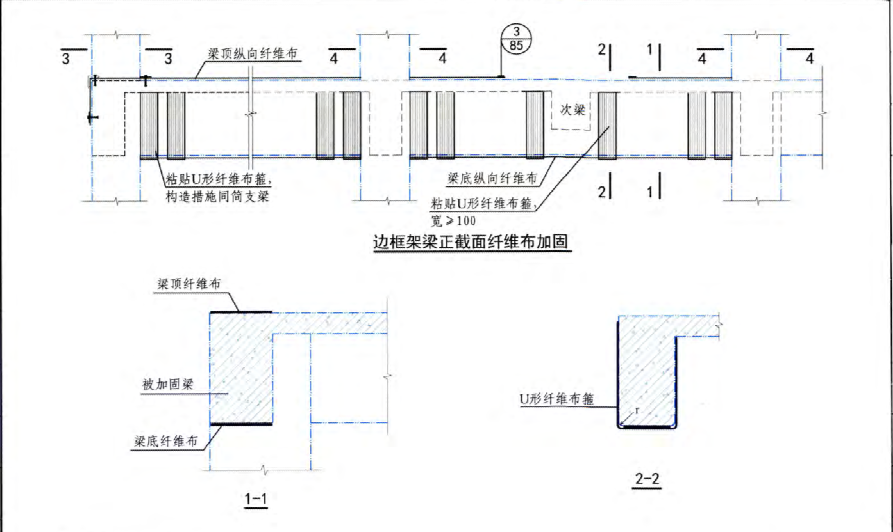

圖十四、邊框架梁正截面纖維布加固

L 剖面 3-3 、 4-4 見 87 頁 。

2 .纖維布粘貼延伸長度 ／， ，計算確定。

3.r為梁的困化半徑，碳纖維r不應小于 20陽，玻璃纖維r不應小于 15mm.

4 .梁頂縱向纖維布長度由計算確定，且不應小于 1 /3梁計算跨度。

5.纖維布與鋼板接觸位置應增涂膠粘劑一層，避免二者直接接觸 ．

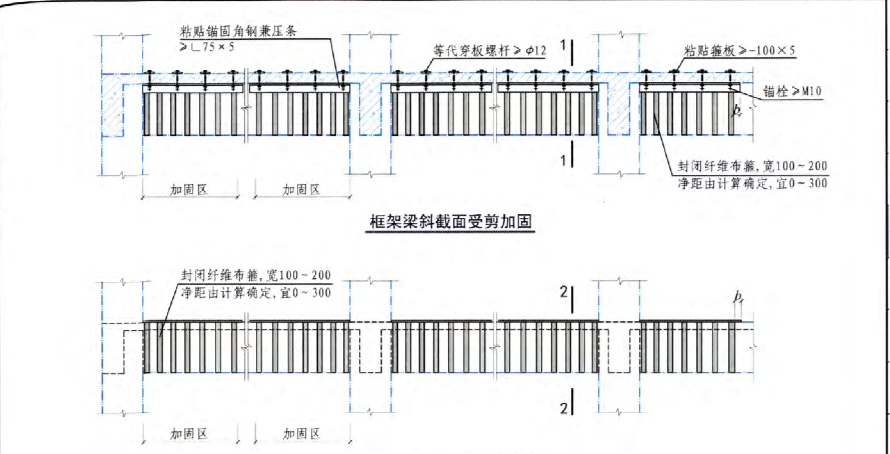

圖十五、框架邊梁斜截面受剪加固

1. 剖面 1-1 、 2-2 見 90 頁 ．
2 . 本圖集還提供了鋼板U形箍和 一般U形箍兩種錨固方式 ， 詳見 90 頁 。

3. u形箍凈問距不應大于現行 《 混凝土結構設計規范 》 GB 5 0010規定的最大箍筋問距的 0. 7倍 ， 且不應大于梁高的 0. 2 5倍。

4 當梁高 h 》 600mm 時 ， 應在梁的腰部增設 一道縱向腰壓條。

5. 錨固角鋼或纖維布壓條到加固纖維布邊緣距離 b，對于角鋼為 lOOmm ，對于纖維壓條為 200mm。

6 纖維布與鋼板接觸位置應增涂膠粘劑 一層，避免 二者直接接觸 ．

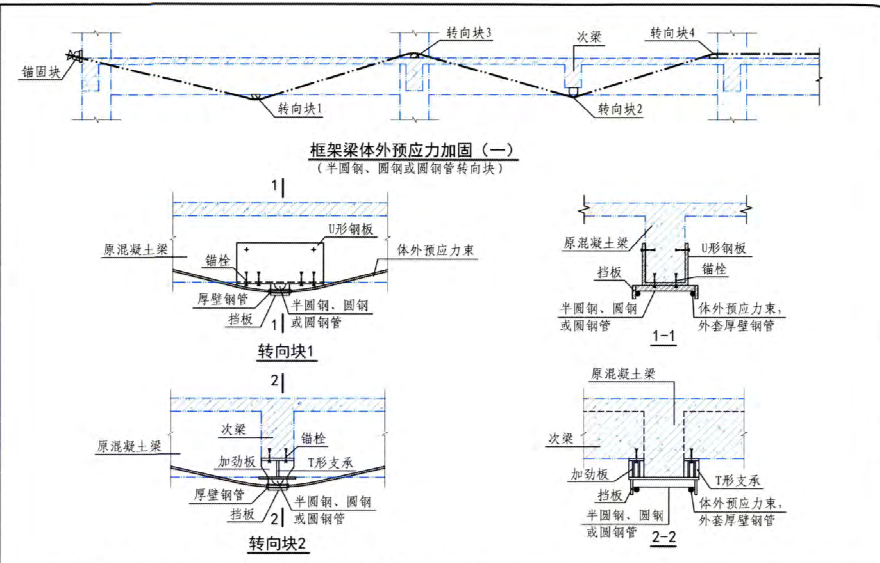

圖十六、預制梁體外預應力拉桿加固

1. 外加預應力法適用于提高梁 的受彎承載力及正常使用極限狀態性能的加固。

2 α為剪力加固區長度，按需要確定， 0 為預應力筋傾角 ．

圖十七、架梁體外預應力加固

1. u形鋼板、 T形支承板等采用錨校及膠粘劑與原混凝土梁連接固定。

2.體外預應力束在轉向塊位置外套厚壁鋼管．

3 . 轉向塊 3 、 4做 法詳見 95 頁 ；錨 固塊做法詳見陀、 99

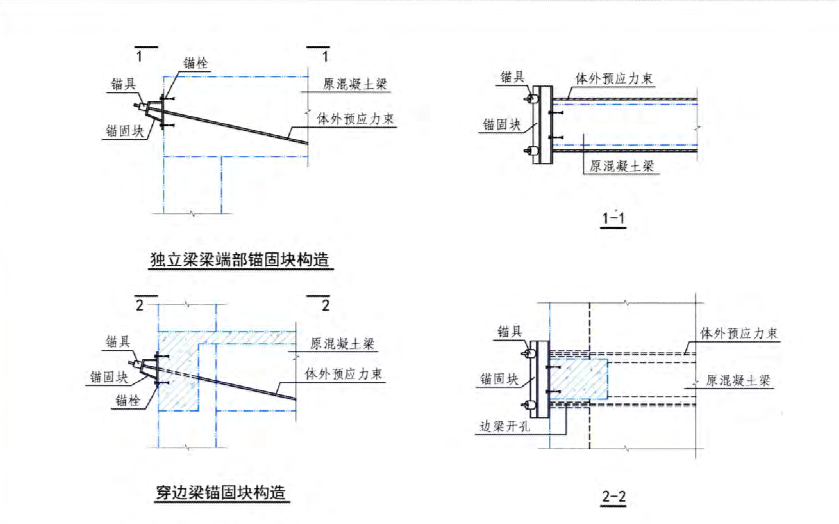

圖十八、梁端部錨固塊構造

I. 錨 固 塊宜做成鋼結構橫梁形式布置在加固梁端部。
2 . 當加固梁為獨立梁時，錨固塊宜布置在加固梁端中性軸稍偏上位置。 3. 當加固梁端部有邊梁時， 可在邊梁上鉆孔，體外來穿過邊梁錨 圖在

加固梁中性軸稍偏上位置。

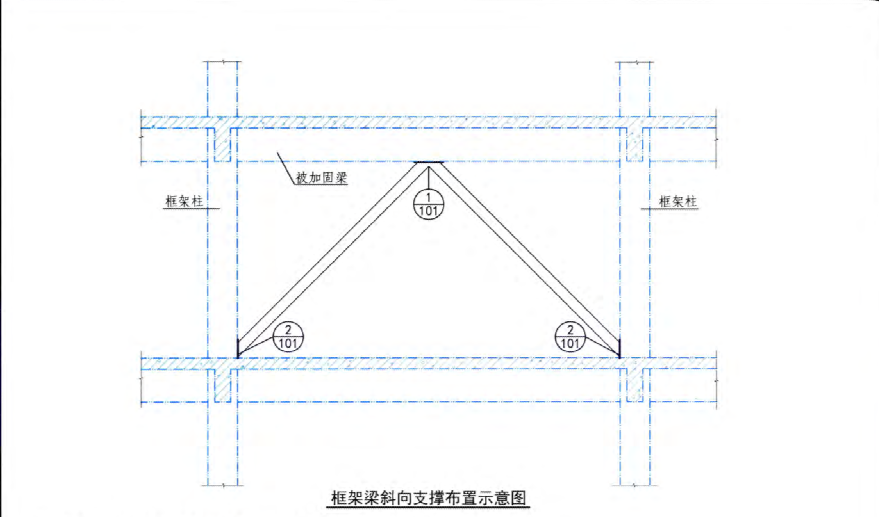

圖十九、框架梁斜向支撐加固

l. 增設支點加回法適用于提高梁的受彎 、 受剪承載力的加固 。

2.在抗震設防區采用斜撐加固梁 時 ，應考慮斜撐對于結構整體性能的影響 。

3.斜撐可采用 圓 形 、 十字形、角鋼等截面形式 ．

4.斜撐連接節點應按等強連接 。

5. 增設支點力口固法適用于提高梁的受彎 、 受剪承載力的力口固 ．

6在抗震設防區采用斜撐加固梁時，應考慮斜撐對于結構整體性能的影響 。

7斜撐可采用圓形、十字形 、 角鋼等截面形式 ．

8 .斜撐連接節點應按等強連接 。

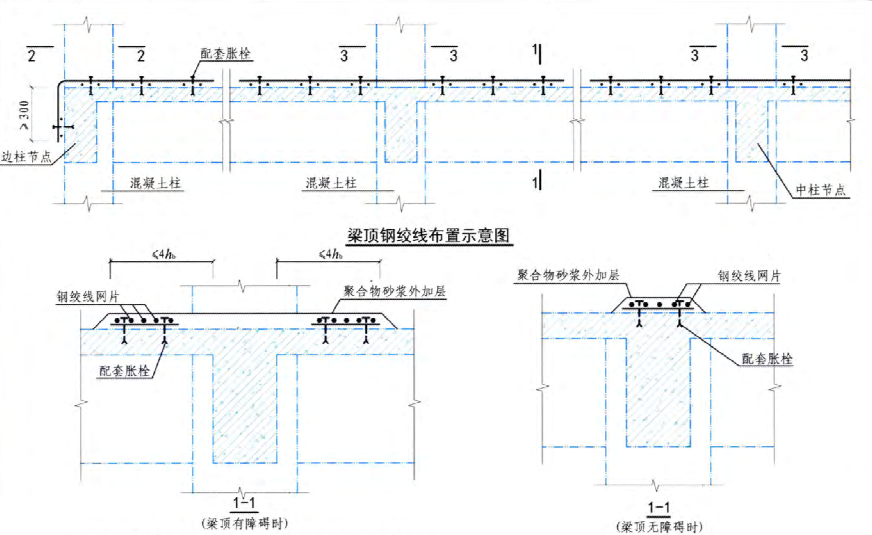

第二十 、梁支座受彎承載力加固

1. 鋼絞線網片 －聚合物砂漿加固法適用于提高梁的受彎、受剪承載力的加固， 端部錨回方式見42 頁 ．

2 .梁頂縱向鋼絲網片長度由計算確定，且不應小于 1 / 3梁計算跨度 。

3.hb為樓板厚度。

4 .剖面 2- 2, 3-3 見 10 5 頁 ，

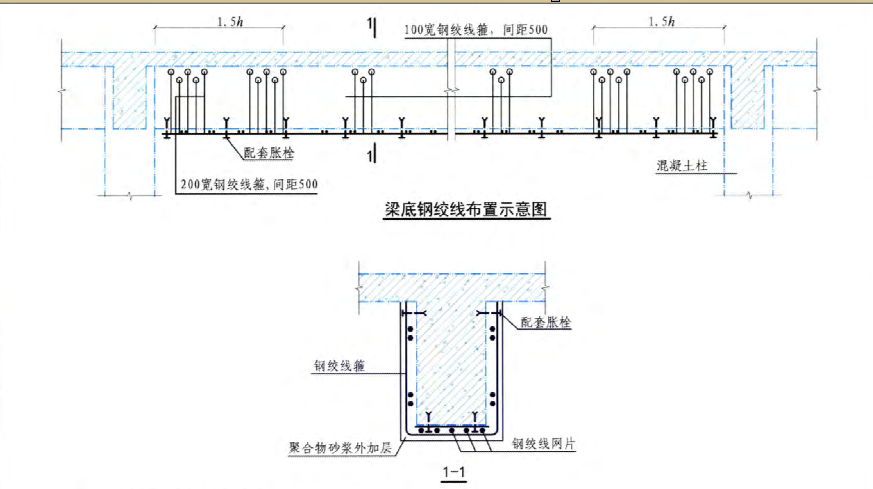

圖二十一、梁跨中受彎承載力加固

1. 鋼 絞線 網 片端部錨固方式見42 頁 。

2. 配套脹栓問距不應大于 150陽。

3. h為梁高 。

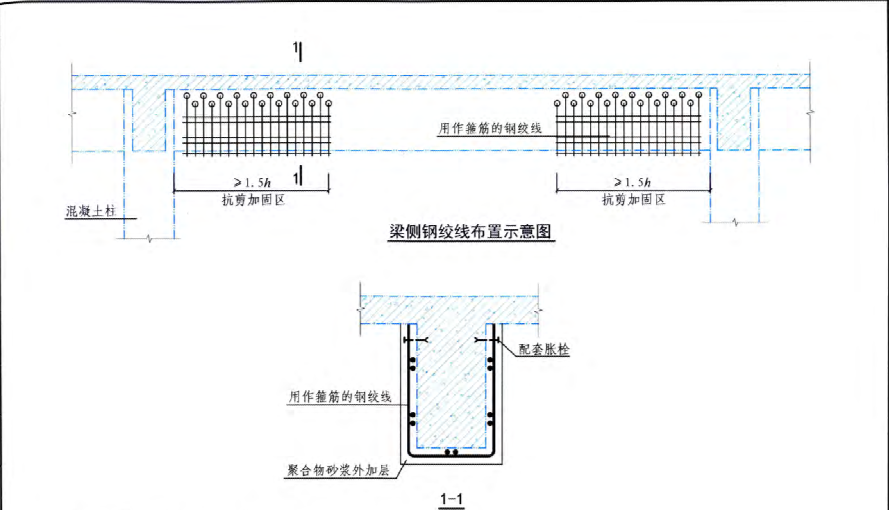

圖二十二、梁受剪承載力加固

1. 鋼絞線網片端部錨固 方式見42 頁。

2. 配套脹栓問距不應大于 150mm。

3. h為梁高。
