無桂帽板柱節點加固做法

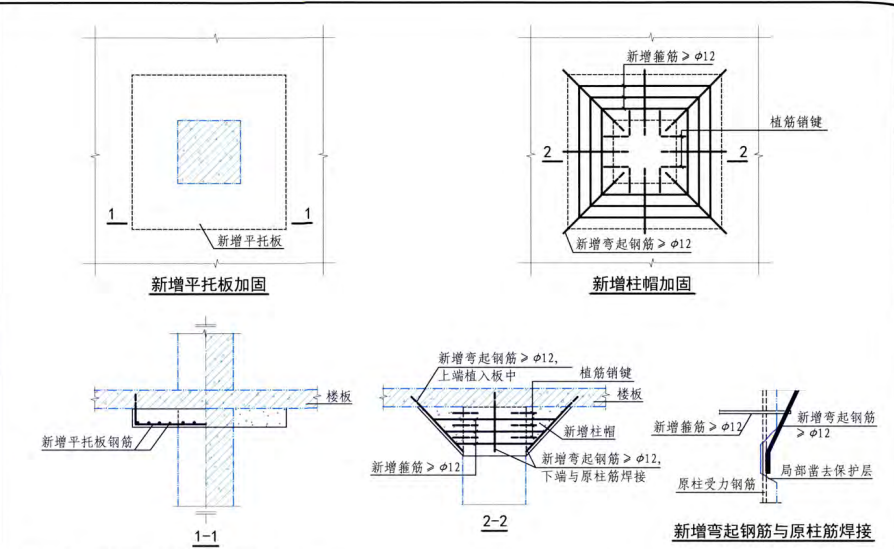

圖一新增平托板加固   圖二 新增柱帽加固   圖三 新增彎起鋼筋與原柱筋焊接

做法注意事項

1. 增設平托板或柱帽可提高板柱節點的抗沖切承載力
2. 新增平托板鋼筋應植入樓板或柱
3. 新舊混凝土界面處理應符合混凝土結構加固總則 1. 條的相關規定
4. 新增混凝土可通過樓板開澆筑孔施工，開孔時應避免損傷樓板鋼筋
