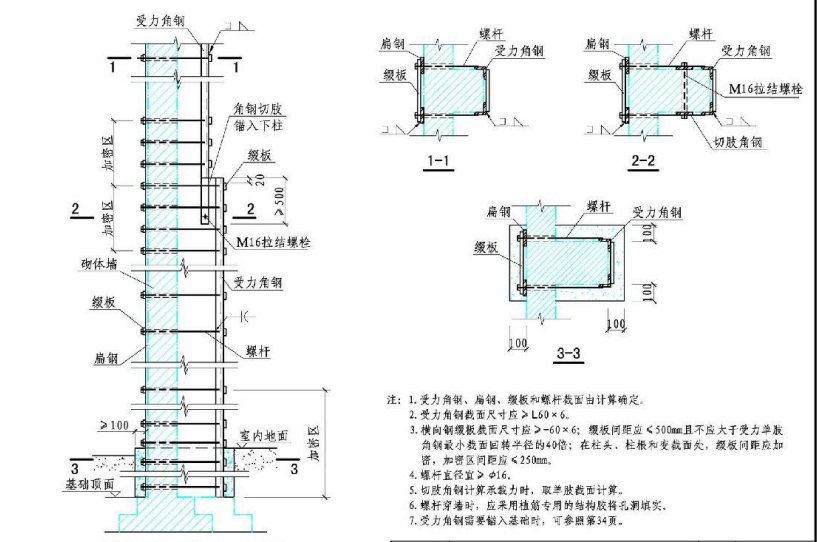

外包型鋼加固單層廠房壁柱做法如下圖

注意事項

1.受力角鋼、扁鐵、綴板和螺桿截面由計算確定

2.受力角鋼截面尺寸應L60*6

3橫向鋼綴板截面尺寸應-L60*6，綴板間距應500mm且不應大于受力單肢角鋼最小截面回轉半徑的40倍，在柱頭，柱根和變截面處。綴板間距加密，加密區綴板間距250mm

4螺桿直徑宜16

5切肢角鋼計算承載力時，取單肢截面計算

6螺桿穿墻時，應采用植筋專用結構膠將空洞填實

7受力角鋼需要錨入基礎時，可產照之前發布的做法
