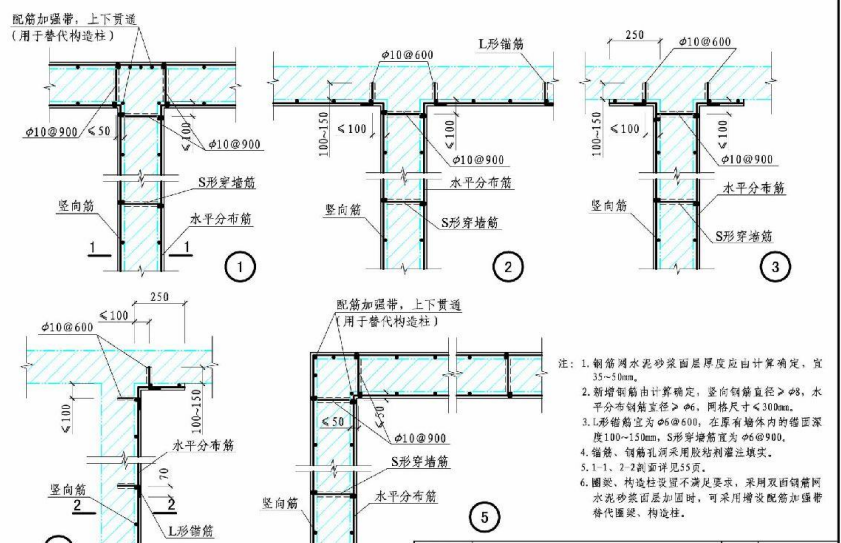

砌體結構墻體加固做法節點詳圖如下

注意事項

1.鋼筋網水泥砂漿面層厚度應由計算確定，宜35-50mm

2.新增鋼筋由計算確定，豎向鋼筋直徑應為8,水平分布鋼筋直徑6 網格尺寸300mm

3.L形箍筋宜為8@600.在原有墻體內錨固深度100-1250MM，S形穿墻鋼筋宜為8@900

4.錨筋及連接鋼筋空洞采用膠粘劑灌注填實

5.圈梁，構造柱設置不滿足要求。采用雙面鋼筋網水泥砂漿面層加固時，可采用增設配筋加強帶替代圈梁、構造柱
